環(huán)氧樹脂砂漿自流平地坪施工

環(huán)氧樹脂砂漿自流平地坪施工

序言

根據(jù)廠房設(shè)計(jì)要求，選擇質(zhì)量可靠，設(shè)計(jì)合理的地坪漆不僅可以極大的方便業(yè)主合理安全地使用廠房，而且在提升物業(yè)管理水平和形象上都有突出的作用。通常而言，廠房普遍存在濕度較大，灰塵顆粒較多，地表油污不易清潔等缺陷，對(duì)廠房?jī)?nèi)的構(gòu)件、車輛都會(huì)有一定的侵蝕，同時(shí)油跡班駁的地面也會(huì)極大廠房的美觀和維護(hù)。

目前，采用環(huán)氧地坪漆處理地面已是國(guó)內(nèi)外高檔廠房的首選工藝。環(huán)氧地坪漆不僅可以防塵防潮，美觀易潔，而且附著力強(qiáng)，柔韌耐沖擊，具有良好的耐磨損性，極大的提高了廠房的使用功能和各類設(shè)施的使用壽命。

工程概述

廠房環(huán)氧地坪漆是通過使用進(jìn)口環(huán)氧復(fù)合材料涂覆于地坪上，達(dá)到防水、防潮、防塵的效果，并通過現(xiàn)代化調(diào)色技術(shù)，使廠房?jī)?nèi)的色調(diào)和諧統(tǒng)一、美觀大方。

廠房增加地坪漆保護(hù)工程后可以有效的避免灰塵，尤其是在陰雨天氣可以有效的防止在廠房?jī)?nèi)出現(xiàn)惱人的泥濘和水漬。此外，廠房?jī)?nèi)地坪漆保護(hù)工程后，地表易于清潔，可以隨時(shí)保持地下停車場(chǎng)內(nèi)干凈舒適的環(huán)境，與物業(yè)的高檔風(fēng)格形成一致。

衛(wèi)生環(huán)保、無毒無味、阻燃。

多層涂覆材料對(duì)混凝土、水泥地表有良好附著力。

處理后地坪耐磨、抗壓、抗彎強(qiáng)度高于一般水泥沙漿。

處理后地坪抗酸堿、吸水率低。

對(duì)混凝土素地基礎(chǔ)的要求

1、地面此前必須做過防水處理，地面、墻角墻面、天花板無滲漏水情況；

2、水泥地面標(biāo)準(zhǔn)：須平整，無空漏起鼓現(xiàn)象，磨擦不起砂和粉塵；

3、地面含水分比重小于8%；

4、地面混凝土層厚度大于5cm，地面質(zhì)量?jī)?yōu)良（標(biāo)號(hào)、水泥含量高，收光平整）；

5、基層混凝土水灰比控制在0.50以下，強(qiáng)度達(dá)到C25以上，混凝土配合比設(shè)計(jì)盡量減少離析并對(duì)泌水有所控制。

6、建議提高混凝土強(qiáng)度，方法有：采用高強(qiáng)度水泥或早強(qiáng)型水泥，采用低水灰比的干硬性混凝土，摻加混凝土外加劑和摻和料。

7、水泥地面施工四周后方可施工。

8、需按建筑設(shè)計(jì)要求切割伸縮縫，縫線整齊劃一，寬度3-5mm。伸縮縫內(nèi)無無需用瀝青或其它材料填充，我公司會(huì)負(fù)責(zé)用專門的材料進(jìn)行填充。

施工說明：

a、環(huán)氧地坪整體效果主要取決于混凝土施工質(zhì)量，要求表層平整硬度高、輕度磨擦不起粉塵。

b、整塊地面超出1000㎡以上時(shí)，需做好3-5mm寬伸縮縫整齊切割。

c、伸縮縫內(nèi)不要填充瀝青，填充材料由我司施工。

一.素地處理：

a、打磨機(jī)對(duì)地面進(jìn)行輕度打磨，主要作用是對(duì)地面表層的微小顆粒進(jìn)行研磨，擴(kuò)大表層毛孔，便于環(huán)氧樹脂進(jìn)行吸收，并不能對(duì)凹凸不平進(jìn)行磨平處理。

b、增加環(huán)氧地坪施工厚度主要作用為耐壓耐磨性能，從而延長(zhǎng)使用壽命，并不能給整體效果帶來多大作用。

二.環(huán)氧底漆層施工：

1、施工前需保持干凈，如有雜物粘附需清除；

2、依照正確比例將主劑及固化劑混合，充分?jǐn)嚢瑁?/p>

3、需視地面情況調(diào)整適當(dāng)粘度；

4、混合完成材料需1小時(shí)以內(nèi)完成施工；

5、底漆層養(yǎng)生硬化時(shí)間約八小時(shí)以上。

a、環(huán)氧底漆施工時(shí)，根據(jù)地面情況不同，加入適量少許石英粉，在樹脂進(jìn)行吸收時(shí)，對(duì)表層毛孔進(jìn)行封閉。

b、根據(jù)地面硬度及毛孔粗細(xì)不同，施工后的效果不同：樹脂吸收較快時(shí)，滯留在表層的石英粉松動(dòng)未固化，顏色呈現(xiàn)為發(fā)白；樹脂吸收較慢時(shí)，石英粉隨樹脂一起固化，顏色呈現(xiàn)為深褐色。

三、環(huán)氧砂漿層施工：

1、依照正確比例將主劑及固化劑混合，充分?jǐn)嚢瑁?/p>

2、混合后加入適量石英砂；

3、使用批刀將材料涂布均勻；

4、混合完成材料需30分鐘以內(nèi)施工完成；

5、環(huán)氧砂漿層養(yǎng)生硬化時(shí)間約八小時(shí)以上；

a、環(huán)氧中涂砂漿主要作用為增加地坪厚度，使之耐壓耐磨，延長(zhǎng)使用時(shí)間。

b、第一道中涂砂漿固化后，少數(shù)毛孔特別粗糙的地面，中涂樹脂吸收較快，滯留在表層的石英砂松動(dòng)未固化，顏色呈現(xiàn)為發(fā)白。

C、中涂砂漿固化后，整體顏色呈現(xiàn)為深褐色，表面堅(jiān)硬無松動(dòng)且具有一定光澤度。

四、環(huán)氧中涂（膩?zhàn)樱邮┕?/span>：

1、依照正確比例將主劑及固化劑混合，充分?jǐn)嚢瑁?/span>

2、使用批刀將材料涂布均勻；

3、混合完成材料需30分鐘以內(nèi)施工完成；

4、環(huán)氧中涂養(yǎng)生硬化時(shí)間約八小時(shí)以上；

a、環(huán)氧加固層主要作用為增加地坪厚度，使之更加耐壓耐磨，延長(zhǎng)使用時(shí)間。

b、環(huán)氧加固層固化后，整體顏色呈現(xiàn)為深褐色，（加固層也可根據(jù)面漆顏色進(jìn)行調(diào)試顏色）表面堅(jiān)硬光滑且具有一定光澤度。

C、環(huán)氧加固層完全固化后，必須立即進(jìn)行面漆層施工，才能保證整體效果和質(zhì)量。若間隔時(shí)間偏長(zhǎng)，容易造成面漆與中涂之間的不沾脫層。

五、面漆層施工：

1、施工前需保持干凈，如有雜物粘附需清除；

2、使用前主劑先攪拌均勻；

3、依照正確比例將主劑及固化劑混合，充分?jǐn)嚢瑁?/span>

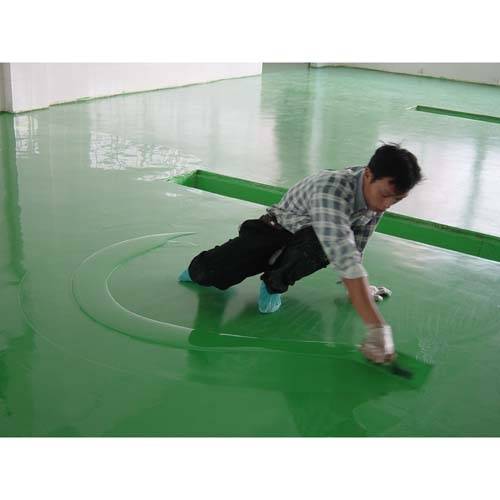

4、使用鏝刀將材料均勻涂布；

5、混合完成材料需30分鐘以內(nèi)施工完成；

6、施工完后與施工交接處做好交接處理；

7、施工完成后，24小時(shí)后方可上人，72小時(shí)后方可重壓（以25度為準(zhǔn)，低溫時(shí)開放時(shí)間需適度延長(zhǎng)。

環(huán)氧面漆施工示意圖及說明：

a、環(huán)氧面漆主要作用是進(jìn)行配色，使地坪顏色美觀、具有良好的光澤度；同時(shí)增加地坪厚度，使之更加耐壓耐磨，延長(zhǎng)使用時(shí)間。

b、環(huán)氧面漆色彩多樣化，可根據(jù)客戶提供色卡進(jìn)行調(diào)色。

施工剖面圖及主要材料技術(shù)數(shù)據(jù)

一、施工剖面圖：

根據(jù)工程要求我公司選用專用地坪保護(hù)材料，主要技術(shù)數(shù)據(jù)如下：

 表干時(shí)間       小時(shí)                      ≤4

 實(shí)干時(shí)間       小時(shí)                      ≤24

 粘接強(qiáng)度       Mpa                       ≥2

 耐磨性       　750g/300r，失重，g        ≤0.03

 硬度       　　鉛筆硬度                  ≥2H

 抗壓強(qiáng)度       Mpa                       ≥80

 拉伸強(qiáng)度       Mpa                       ≥10

 抗彎強(qiáng)度       Mpa                       ≥15

 耐H2SO4       10%                       168小時(shí)無變化

 耐NaOH        10%                       168小時(shí)無變化

耐汽油        120＃                      168小時(shí)無變化

 耐鹽水         3%                        168小時(shí)無變化

 耐水性                                   168小時(shí)無變化

 施工配合、驗(yàn)收標(biāo)準(zhǔn)及售后維護(hù)

一、使用年限

1.5±0.5mm厚5年以上

二、施工配合事項(xiàng)

1、施工區(qū)域有充足照明及用水用電接駁點(diǎn)；

2、避免交叉施工，有的工序必須封閉現(xiàn)場(chǎng)施工；

3、分段施工時(shí)，必須有足夠的隔離區(qū)。

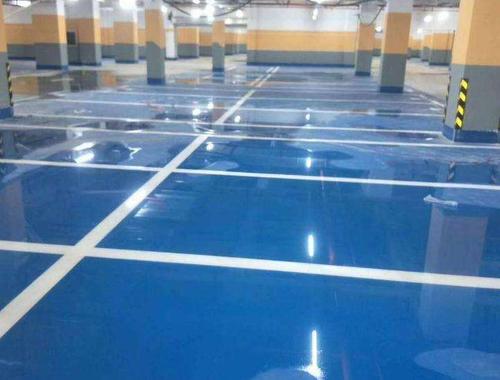

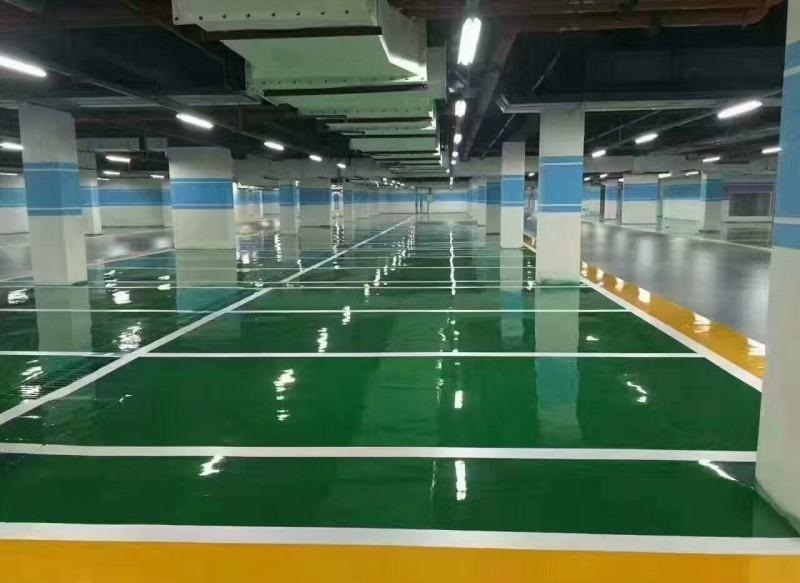

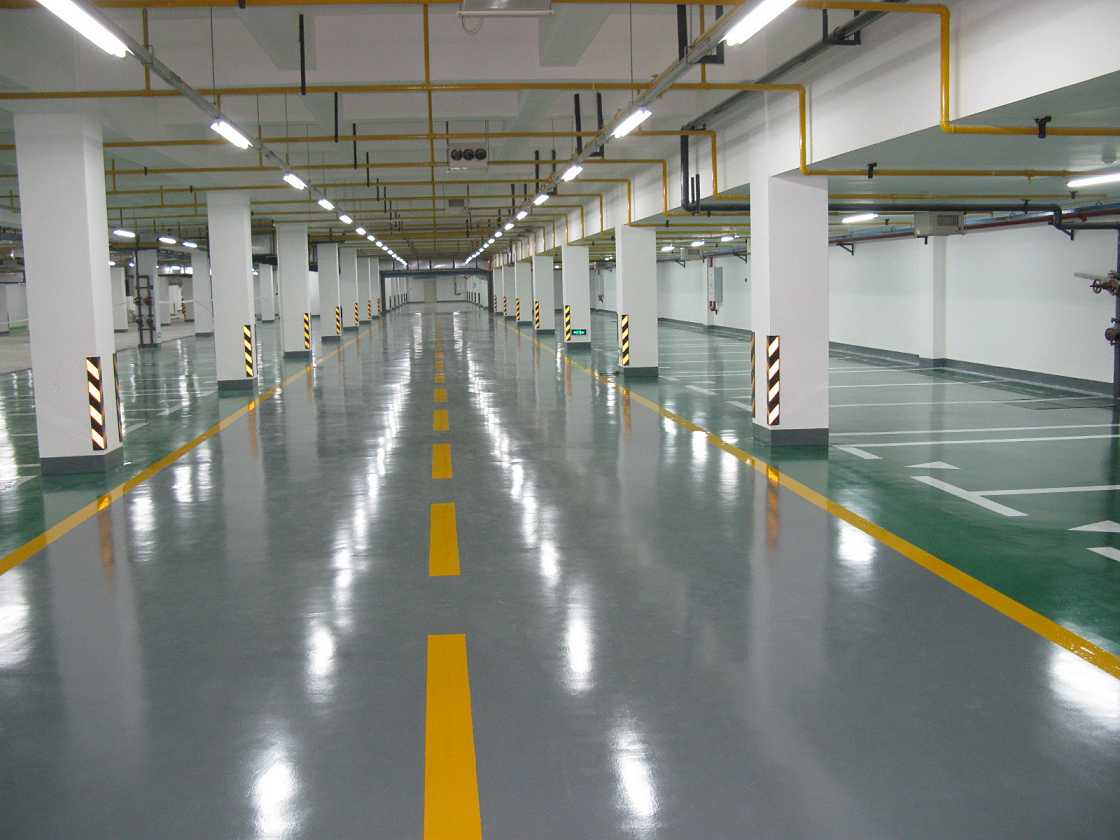

案例圖：

相關(guān)閱讀：http://ewcm.cn/product/rzcpxldfb/
